Głowica cylindrów jest złożoną, ale istotną częścią każdego silnika spalinowego, która decyduje o osiągach pojazdu. Ze względu na tę krytyczną rolę, etap projektowania głowicy cylindrów jest niezwykle ważny.
Opierając się na swoim doświadczeniu mechanicznym, USCO ITR projektuje i dostarcza kompletne, odporne na naprężenia głowice cylindrów, w pełni kompatybilne z produktami OEM.
Głowica cylindrów jest specyficzną, nieruchomą cechą wszystkich typów silników spalinowych. Umieszczona w górnej części silnika, jest przymocowana do bloku silnika za pomocą śrub krytycznych lub zabezpieczających, które zapewniają dokładną kalibrację i uszczelnienie. Jest to najbardziej obciążony element silnika.
Jej główną rolą jest zamknięcie górnej części cylindrów, a jej części składowe podlegają wysokim temperaturom i ciśnieniom. Usterki techniczne głowicy cylindrów wpływają negatywnie na działanie całego silnika.
ZAPAMIĘTAJ
Głowica cylindrów jest kluczowym elementem silnika spalinowego, który nie tylko zamyka komorę spalania, ale również odpowiada za izolację termiczną i optymalizację spalania, co bezpośrednio wpływa na osiągi i wydajność pojazdu.
Track roller lower for Komatsu D85EX D85PX double-edged
Lower double-edged track roller for bulldozer. Internal width between the outer flanges of the roller 210 mmITR – double-ed...

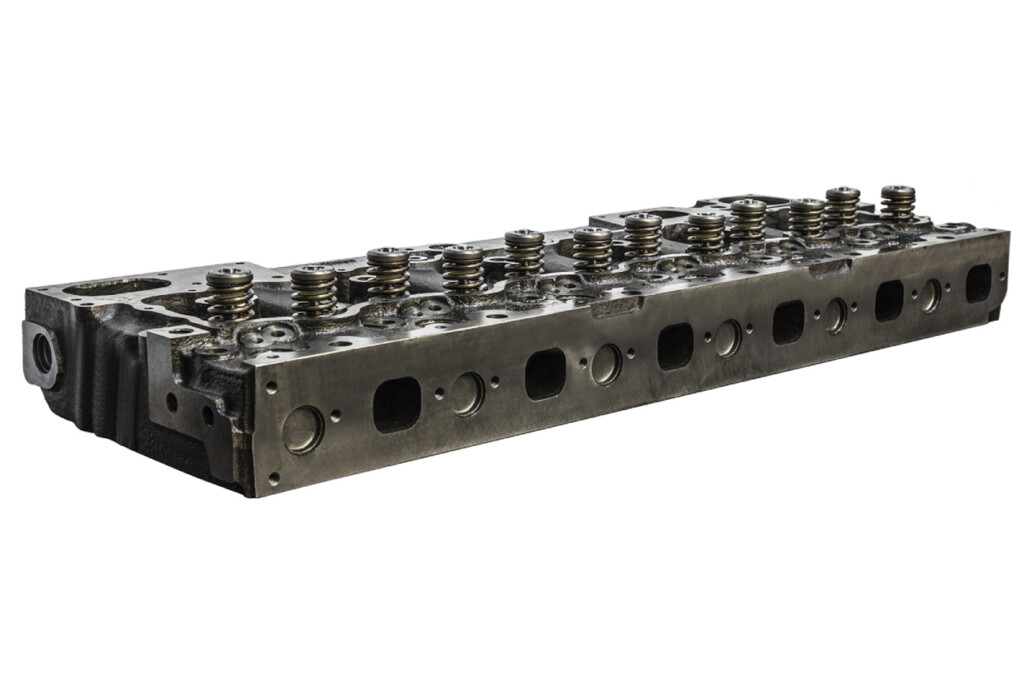

Jak wygląda głowica cylindrów
Głowica cylindrów tworzy górny sufit komory spalania nad każdym z tłoków, wraz z gniazdami świec zapłonowych i uchwytami wtryskiwaczy. Przewody dolotowe i wydechowe również zbiegają się w głowicy cylindrów wraz z powiązanymi zaworami, prowadnicami i sprężynami powrotnymi.
W wielu przypadkach górna część stanowi podparcie dla jednego lub dwóch wałków rozrządu, popychaczy lub dźwigienek zaworowych. Głowica cylindrów zawiera również kanały wymagane do cyrkulacji płynu chłodzącego.
Oprócz blokowania cylindrów, inną funkcją głowicy cylindrów jest izolacja termiczna: podczas gdy strona silnika bardzo się nagrzewa (do 300°C), strona zewnętrzna musi pozostać stosunkowo chłodna. Głowica cylindrów pochłania około 70% ciepła generowanego przez silnik i musi być odporna na wysokie poziomy naprężeń termicznych i mechanicznych. Z tego powodu i zgodnie z wymaganymi zastosowaniami, głowica cylindrów jest zwykle wykonana ze stopu żelaza lub aluminium jako lżejszej opcji o większej przewodności cieplnej.
Ponieważ jest to tak złożony element silnika, który odgrywa tak kluczową rolę, jego konstrukcja wymaga znacznej ilości czasu i niezwykłej precyzji w wykonaniu różnych elementów, w połączeniu z dużym doświadczeniem w sektorze mechanicznym.
Konstrukcja głowic cylindrów ITR
USCO ITR może pochwalić się długim i ugruntowanym doświadczeniem w projektowaniu i realizacji komponentów mechanicznych, w tym kompletnych głowic cylindrów. Pomimo tego, że jest to stały element silnika, każda głowica cylindrów jest wykonywana na miarę pod kątem wymaganych właściwości, wymiarów i masy.
Podczas projektowania głowicy cylindrów, kształt komory spalania oraz rozmieszczenie i kształt przewodów ssących i wydechowych częściowo determinują osiągi silnika i poziomy emisji. Konieczne jest uwzględnienie obciążenia mechanicznego i termicznego głowicy cylindrów, przy odpowiednim doborze rozmiarów i efektywnych kanałów chłodzących.
Kształt głowicy cylindrów określa stopień sprężania i umożliwia optymalizację spalania w komorach spalania, aby było szybsze i bardziej kompletne. Poprawia to wydajność i osiągi silnika, zwiększając wykorzystanie energii spalania.
Wymiary kompletnych głowic cylindrów ITR zawsze odpowiadają wymiarom produktów OEM. Kompletne komponenty dostarczane przez naszą firmę są wstępnie zmontowane i gotowe do użycia ze wszystkimi zaworami, sprężynami i niezbędnymi akcesoriami.
Ten rodzaj montażu wymaga sprawdzenia gniazd zaworów za pomocą wakuometru, aby zapewnić ciśnienie podciśnienia poniżej wymaganych milibarów. USCO ITR również dokładnie czyści wszystkie komponenty przed montażem w celu zapewnienia wysokiej jakości dostaw.
UWAGA
Usterki techniczne głowicy cylindrów mogą znacząco obniżyć wydajność silnika, dlatego jej precyzyjne wykonanie i montaż są kluczowe dla zapewnienia niezawodności i wysokich osiągów pojazdu.
Kluczowe elementy głowicy cylindrów i ich właściwości
| Element głowicy cylindrów | Funkcja | Materiał | Właściwości |
|---|---|---|---|
| Górny sufit komory spalania | Zamknięcie górnej części cylindrów | Stop żelaza / Aluminium | Odporność na wysokie temperatury i ciśnienia |
| Gniazda świec zapłonowych | Miejsce na świece zapłonowe | Stop żelaza / Aluminium | Precyzyjne dopasowanie |
| Uchwyty wtryskiwaczy | Miejsce na wtryskiwacze | Stop żelaza / Aluminium | Stabilne mocowanie |
| Przewody dolotowe i wydechowe | Przepływ mieszanki paliwowo–powietrznej i spalin | Stop żelaza / Aluminium | Odporność na wysokie temperatury i ciśnienia |
| Wałki rozrządu | Sterowanie zaworami | Stop żelaza / Aluminium | Precyzyjna kontrola czasowa |
| Kanały chłodzące | Cyrkulacja płynu chłodzącego | Stop żelaza / Aluminium | Efektywne odprowadzanie ciepła |
| Zawory i sprężyny | Kontrola przepływu mieszanki i spalin | Stop żelaza / Aluminium | Trwałość i niezawodność |
